발전기실 방화구획 여부 및 근거

▷ 발전기실(가압송수장치)는 다른 부분과 방화구획 되어야 한다

스프링클러설비의 화재안전기준(NFSC 103) 제5조(가압수송장치) 1항 1.쉽게 접근할 수 있고 점검하기에 충분한 공간이 있는 장소로서 화재 및 침수 등의 재해로 인한 피해를 받을 우려가 없는 곳에 설치할 것 이라 되어 있다.

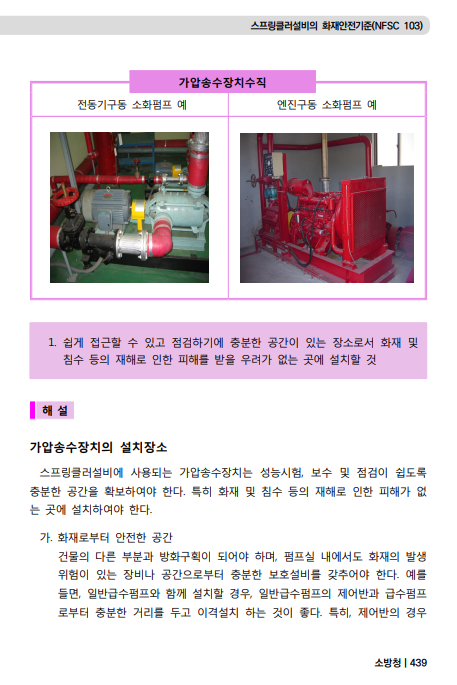

소방청 해석 내용을 보면

가. 화재로부터 안전한 공간이란 건물의 다른 부분과 방화구획이 되어야 하며, 펌프실 내에서도 화재의 발생 위험이 잇는 장비나 공간으로부터 충분한 보호설비를 갖추어야 한다. 라고 해석하고 있다.

따라서 발전기실은 다른 구획과 방화구획이 되어야 한다.

■스프링클러설비의 화재안전성능기준 제5조(가압송수장치) 2024.7.1

제5조(가압송수장치) ① 전동기 또는 내연기관에 따른 펌프를 이용하는 가압송수장치는 다음 각 호의 기준에 따라 설치해야 한다. 다만, 가압송수장치의 주펌프는 전동기에 따른 펌프로 설치해야 한다.

1. 쉽게 접근할 수 있고 점검하기에 충분한 공간이 있는 장소로서 화재 및 침수 등의 재해로 인한 피해를 받을 우려가 없는 곳에 설치할 것

2. 동결방지조치를 하거나 동결의 우려가 없는 장소에 설치할 것

3. 펌프는 전용으로 할 것

4. 펌프의 토출측에는 압력계를 설치하고, 흡입측에는 연성계 또는 진공계를 설치할 것

5. 펌프의 성능은 체절운전 시 정격토출압력의 140 퍼센트를 초과하지 않고, 정격토출량의 150 퍼센트로 운전 시 정격토출압력의 65 퍼센트 이상이 되어야 하며, 펌프의 성능을 시험할 수 있는 성능시험배관을 설치할 것

6. 가압송수장치에는 체절운전 시 수온의 상승을 방지하기 위한 순환배관을 설치할 것

7. 기동장치로는 기동용수압개폐장치 또는 이와 동등 이상의 성능이 있는 것을 설치할 것

8. 수원의 수위가 펌프보다 낮은 위치에 있는 가압송수장치에는 물올림장치를 설치할 것

9. 가압송수장치의 정격토출압력은 하나의 헤드선단에 0.1메가파스칼 이상 1.2메가파스칼 이하의 방수압력이 될 수 있게 하는 크기일 것

10. 가압송수장치의 송수량은 0.1메가파스칼의 방수압력 기준으로 분당 80리터 이상의 방수성능을 가진 기준개수의 모든 헤드로부터의 방수량을 충족시킬 수 있는 양 이상의 것으로 할 것

11. 제9호의 기준에 불구하고 가압송수장치의 1분당 송수량은 폐쇄형스프링클러헤드를 사용하는 설비의 경우 제4조제1항제1호에 따른 기준개수에 80리터를 곱한 양 이상으로 할 수 있다.

12. 제9호의 기준에 불구하고 가압송수장치의 1분당 송수량은 제4조제1항제2호의 개방형스프링클러 헤드수가 30개 이하의 경우에는 그 개수에 80리터를 곱한 양 이상으로 할 수 있으나 30개를 초과하는 경우에는 제9호 및 제10호에 따른 기준에 적합하게 할 것

13. 기동용수압개폐장치를 기동장치로 사용하는 경우에는 충압펌프를 설치할 것

14. 내연기관을 사용하는 경우에는 제어반에 따라 내연기관의 자동기동 및 수동기동이 가능하고, 상시 충전되어 있는 축전지설비와 펌프를 20분 이상 운전할 수 있는 용량의 연료를 갖출 것

15. 가압송수장치가 기동되는 경우에는 자동으로 정지되지 않도록 할 것

16. 가압송수장치는 부식 등으로 인한 펌프의 고착을 방지할 수 있도록 청동 또는 스테인리스 등 부식에 강한 재질을 사용할 것

② 고가수조의 자연낙차를 이용한 가압송수장치를 설치하는 경우 고가수조의 자연낙차수두(수조의 하단으로부터 최고층에 설치된 헤드까지의 수직거리를 말한다)는 제1항제9호 및 제10호에 따른 방수압 및 방수량이 20분 이상 유지되도록 해야 한다.

③ 압력수조를 이용한 가압송수장치를 설치하는 경우 압력수조의 압력은 제1항제9호 및 제10호에 따른 방수압 및 방수량이 20분 이상 유지되도록 해야 한다.

④ 가압수조를 이용한 가압송수장치는 소방청장이 정하여 고시한 「가압수조식가압송수장치의 성능인증 및 제품검사의 기술기준」 에 적합한 것으로 설치하되, 가압수조의 압력은 제1항제9호 및 제10호에 따른 방수압 및 방수량이 20분 이상 유지되도록 해야 한다.
